        顎式破碎機動顎與定顎的結構設計特點

        來源:源通重工   時間:2011-11-17

        動鄂及齒板作為顎式破碎機的主要零部件,在實際作業中承擔著非常重要的作用,動鄂是支承齒板且直接參與破碎礦石的部件,要求有足夠的強度和剛度,其結構應該堅固耐用。動鄂一般采用鑄造結構。為了減輕動鄂的重量,國外采用焊接結構,由于其結構復雜,因此對焊接工藝的要求較高。國內尚未見使用焊接結構的動鄂。



        顎式破碎機定顎設計



        按結構特點,可把動鄂分成箱型結構與非箱型加筋結構兩種。

        1)箱型結構動鄂 支承破碎板的動鄂即為箱型結構。為了鑄造工藝的需要及減輕動鄂的重量,可在箱型梁壁及加筋隔板上開孔。若干個齒板通過長螺栓與斜鐵塊固定在動鄂上。由于下部齒板磨損較快,因此齒板做成分體式,以便使具有對稱形狀的上、下齒板對換后能繼續使用。

        2)非箱型加筋結構動鄂 對于型號較小的復擺鄂式破碎機,其動鄂一般做成非箱型加筋結構,以便有效地減輕動鄂的重量。它的上齒板也是通過螺栓、斜鐵與動鄂相連。按其橫截面形狀又可分為“E”型與反“E”型兩種。

        當安裝齒板的動鄂前部為平板結構,其后部有若干條加肋板以增強動鄂的強度與剛度,其橫截面呈E型結構。這種動鄂的結構特點是當破碎力作用于動鄂使其彎曲時,由于動鄂剖面的中性層靠近動鄂前部安裝齒板的一方,使得動鄂后部的加筋板表面承受較大的拉應力,容易使加筋板開裂;當動鄂的橫截面呈反“E”型,即動鄂后部為平板結構,前部為加筋板。齒板安裝在動鄂加筋板的加工而上。該動鄂剖面的中性層靠近動鄂后部平板的一邊,因此,當動鄂受彎曲作用時,其后部平板表面的拉應力值將大大減小。與E型結構相比,相等的動鄂材料得到更充分的利用;當采用零懸掛或負懸掛時,由于動鄂齒板的上端部已位于動鄂軸承處,且不得不采用在動鄂的頂部用粗大的長螺栓、斜鐵將齒板與動鄂相接起來,因此給結構設計帶來較大的困難。因為動鄂較大的垂直行程產生的齒板與物料間的磨搓,使得齒板在動鄂支承平面上產生滑動趨勢,因此將會(huì )對固定螺栓產生較大的拉力。實際工程中發生過聯接螺栓被拉斷的現象。如果巧妙的利用斜面連接原理,則可減小聯接螺栓的尺寸并保證其安全可靠。

        3)齒板的結構

        齒板(也叫襯板),是破碎機中直接與礦石接觸的零件,結構雖然簡單,但它對破碎機的生產率、比能耗、產品粒度組成和粒形以及破碎力等都有影響,特別對后三項影響較明顯。

        齒板承受很大的沖擊擠壓力,因此磨損得非常厲害。為了延長它的使用壽命,可從兩方面來研究:一是從材質上找到高耐磨性能材料;二是合理確定齒板的結構形狀和幾何尺寸。

        現有鄂式破碎機上使用的齒板,一般是采用ZGMn13。其特點是:在沖擊負荷作用下,具有表面硬化性,形成既堅硬又耐磨的表面,同時仍能保持其內層金屬原有的韌性,故它是破碎機上用得著得較普遍的一種耐磨材料。齒板橫斷面結構形狀有平滑表面和齒形表面兩種,后來又分為三角形和梯形表面。

        對平滑表面襯板的試驗表明,在相同條件下與齒形襯板比較,生存率提高40%左右,壽命提高5%左右;但破碎力約增加15%,又不能控制破碎產品粒度,而且增加功率消耗。因此,對破碎層狀物料,要求產品粒度較高的條件下,不宜采用平滑襯板;對于破碎腐蝕性很強的極堅硬物料,為延長襯板壽命,也可采用平滑襯板。為了保證產品粒度和形狀,通常還是采用三角形或梯形襯板。


        顎式破碎機經過100多年的實踐和不斷地改進,其結構己日漸完善。它具有構造簡單,工作可靠,制造容易,維修方 便等特點。所以,直到現在仍然廣泛地用于采礦、選礦、建筑材料和環境工程中。他在礦業中多半用來對堅硬和中硬礦石進行粗碎和中碎。在其他工業中有時也作細碎用。

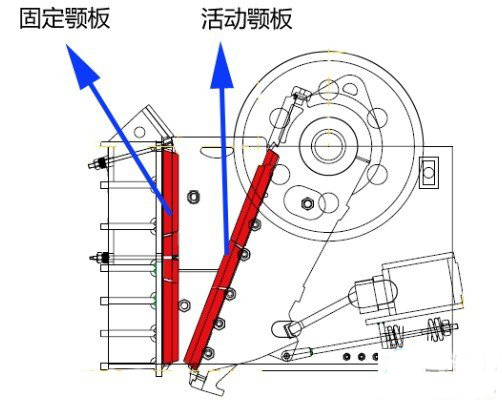

        在顎式破碎機中,物料的破碎是在兩塊顎板之間進行的??蓜?dòng)顎板繞懸掛心軸對因定穎板作周期性擺動,當動顎靠近固定顎板時,則位于兩顎板間的礦石受壓碎、劈裂和彎曲作川而破碎。當動顎離開固定顎板時,已破碎的礦石在重力作用下,經排礦口排出到達下個工藝環節。

        目前,顎式破碎機應用址較廣泛的只有兩種型式:動顎作簡單擺動的曲柄雙搖桿機構顎式破碎機和動顎作復雜擺動的 曲柄搖桿機構顎式破碎機。前者多半制成大型和中型設備,其破碎比i=3-6;后者一般制成中小型的,其破碎比可達10,隨著機械制造業的發展,復雜擺動顎式破碎機已向大型化方向發展。

        顎式破碎機的規格用給礦口寬度B和一長度L來表示。例如,給礦口寬度為900mm,長度為1200mm的破碎機表示為:900mm x 1200mm顎式破碎機。根據給礦口寬度B與長度L的大小,穎顎式破碎機可以分為大、中、小三類。給礦口寬度大于 600 mm者為大型:給礦口寬度由300mm到600mm者為中型:給礦口寬度小于300mm者為小型顎式破碎機。
